レーザー切断・曲げ加工の板金加工
Equipment
| カテゴリー | 加工方法 | メーカー | 型式 | 能力 | 加工板厚(mm) | 加工範囲(mm) |
|---|---|---|---|---|---|---|
| 切断 孔あけ |
レーザー切断機 | アマダ | EN6225AJ+LST | ファイバーレーザー6kw | sus0.8～12.0 | 2550ｘ6200 |
| レーザー切断機 | アマダ | EN4020AJ+ASFH+TK | ファイバーレーザー6kw | sus0.27～12.0 | 2050ｘ4070 | |

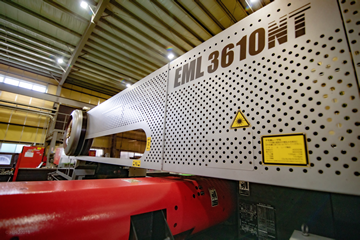

| パンチレーザー複合機 | アマダ | EML3610NT | プレス30ton/CO2レーザー4kw | sus0.5～6.0 | 1850ｘ6100 | |

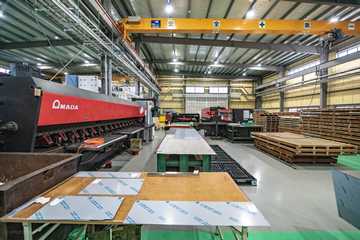

| シャーリング | アマダ | DCT3060 | 60spm | sus0.6～4.0 | 2100ｘ切断長3070 | |
| 油圧プレス | アマダ | SP-30 | 30ton | sus0.5～6.0 | 300ｘ4000 | |
| コーナーシャー | アマダ | CSHW220 | 30ton | sus0.6～3.0 | 任意 | |
| コーナーシャー | アマダ | CS200 | 30ton | sus0.6～5.0 | 任意 | タッピング機 | － | － | － | sus1.0～12.0 | M3～M16/半径830mm以内 |

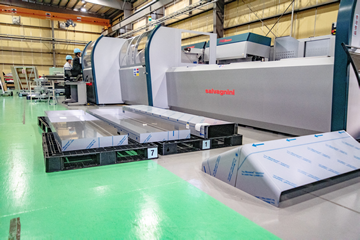

| 折り曲げ | パネルベンダー | サルバニーニ | P4lean3816 | 曲長3850 対角4000mm | sus0.6～2.5 | 1530ｘ3800ｘ165 |

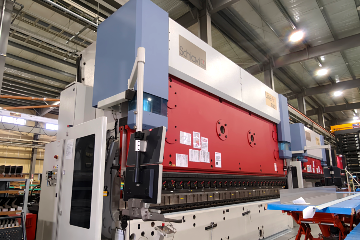

| プレスブレーキ | スケアビー | LineAr630.60 | 630ton＝100ton/m | sus0.6～9.0 | 曲長6260 | |
| プレスブレーキ | スケアビー | LineAr400.40 | 400ton＝100ton/m | sus0.6～9.0 | 曲長4175 | |
| プレスブレーキ | アマダ | HDS2240NT | 220ton＝52ton/m | sus0.6～4.0 | 曲長4175 | |
| プレスブレーキ | アマダ | HDS1703NT | 170ton＝56ton/m | sus0.6～6.0 | 曲長3200 | |
| プレスブレーキ | アマダ | HDS1303NT | 130ton＝43ton/m | sus0.6～3.0 | 曲長3200 | |
| プレスブレーキ | アマダ | RG50S | 50ton＝42ton/m | sus0.6～6.0 | 曲長1200 | |
| プレスブレーキ | アマダ | SPH60C | 60ton＝75ton/m | sus0.6～12.0 | 曲長830 | |
| プレスブレーキ | アマダ | FMB184-Ⅱ | 18ton＝45ton/m | sus0.6～3.0 | 曲長400 | |
| 3本ロール | － | 金型 | 180φ//形状により可否あり | sus0.6～2.0 | 曲長4000 | |
| 3本ロール | アマダ | SR2003 | ロール径190φ | sus0.6～3.0 | 曲長2000 | |
| 切削 | V溝加工機 | アマダ | V6012 | 5本バイト0.1mmピッチ/Z0.4まで | sus0.8～4.0 | 1200ｘ6000 |
| 溶接 | ファイバーレーザー溶接機 | － | － | 3500W | sus0.6～3.0 | 任意 | アルミ0.5～6.0 | 任意 | TIG溶接 | sus0.8～ | 任意 |
| デバリング | バリ取りR面取り機 | オーセンテック | AUDEBU1300 | － | sus0.6～12.0 | 1300ｘ4000 | バリ取り機 | エステーリンク | メタルスライダー600 | － | sus0.6～16.0 | 600ｘ6100 |
| 品質管理 | 三次元測定機 | キーエンス | WN-3000 | ±0.001mm±0.001° | － | 10Mx3.5Mx5M | 脱脂 | アルカリ洗浄機 | － | － | － | － | 900φｘH550 100kg |
| 表面保護 | フィルム貼り機 | － | － | － | sus0.6～6.0 | 1550ｘ4000 | フィルム貼り機 | － | － | － | sus0.6～12.0 | 550ｘ1200 |
| マーキング | レーザーマーキング | － | － | ファイバー30w | 不問 | 110ｘ110ｘ200 |
| プログラミング | 平面展開/平面図形作成 | アマダ | AP100 | |||
| 3D-CAD | ダッソー | SOLIDWORKS | ドロー | Adobe | illustrator | |
| スキャナー | 56インチモノクロスキャナー | － | － | － | ～15mm(すべりNG) | ロール紙1440ｘ6000 |
| 工場設備 | 仕様 |
|---|---|
| 天井走行クレーン | 2.8ton/クレーン下6.0m/4機 |
| フォークリフト | 3ton/爪2.0m/揚高3.4m |
| フォークリフト | 900kg/爪1.25m/揚高2.5m |
| 間口サイズ | 幅8m高さ4.3m |
| ソーラーパネル | 800枚 200kw |
| 取り扱い可能データ | dxf、dwg、iges、jww、ai、eps、pdf、sldprt、sldasm |
